交換機是實現將多臺電腦互聯起來的重要通訊基礎設備。近年來，網絡信息安全受到各方關注，也出臺了一系列戰略政策，大力提倡 IT 國產化的發展道路。



     楠菲微SF2507的廬山真面目

    2020年10月海翎光電公司全國產交換機（雙100）樣機正式誕生。此款加固交換機采用的芯片是國產芯片楠菲微SF2507。

    國產芯片楠菲微SF2507是千兆系列中一款低功耗的以太網交換芯片。支持5+2-port10/100/1000M口的二層SOC以太網交換芯片。該芯片集成了CPU和5口10M/100M/1000MPHY,支持兩個可配置的MII/RMII/RGMII接口。

芯片可以通過IIC/MIIM/SPI接口進行管理。

圖為：全國產以太網交換機，楠菲微SF2507交換芯片



    全國產以太網交換機樣機經過了技術設計的階段、輸出評審、原理設計。同年12月開始PCB的定制和元器件的采購，經過方案的迭代階段，2021年5月全國產自主可控板卡定型，開始了整機試驗功能的

試。

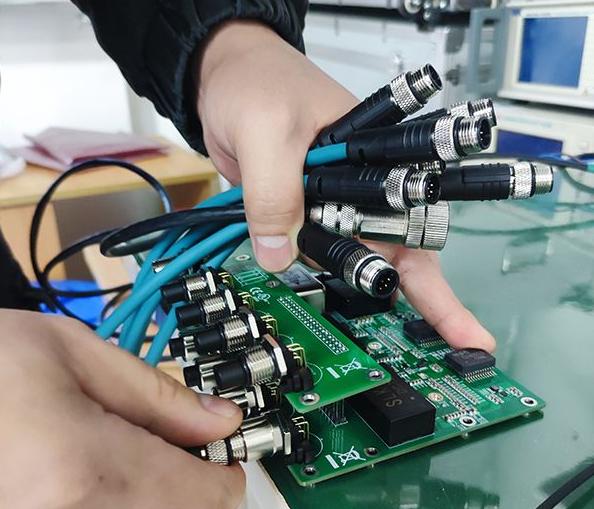

圖為：M12轉RJ45定制雙絞線接入連接器準備測試

圖為：板卡性能測試





    萬里長征第一步，板卡開始測試

    交換機指標的測試方法主要有功能測試和性能測試。

    功能測試主要是針對流量控制測試、隊頭擁塞處理測試、網絡管理功能測試、業務功能測試、系統恢復時間和設備的故障恢復時間測試。

    性能測試包含：吞吐量、時延、丟包率、背靠背、擁塞控制、地址緩存、學習速率、環網恢復、優先級、虛擬局域網、網暴抑制、錯誤幀過濾。

    如期而至，經過小伙伴的不懈努力，全國產加固以太網交換機（CMLI-IERM208）出爐嘍，來吧，展示！





     無風扇技術，運行過程中安靜0噪音

     無風扇加固型交換機采用金屬外殼、散熱優異、堅固耐用。顏色呈高級灰的矩形機身雖然看起來中規中矩，但也典雅耐看、永不過時，給人一種值得信賴的厚重感。

圖為：軍用交換機，M12航插連接器





     M12航插連接器何許人也

    這款軍用交換機采用的連接器為M12航空插座，M12航空插座的主要功能可以進行信號接收與傳輸信號。方便安裝且高效快速。它具有較好的防水、耐油、耐寒、耐高溫的特性可以在惡劣的環境下進行使用。

圖為：全國產交換機M12端口示意圖



      貼心的產品設計師小哥哥還做了M12端口的引腳定義示意圖，連接采用非屏蔽雙絞線（UTP）或屏蔽雙絞線（STP），連接距離不超過100m.100Mbps連接采用100Ω的5類線，而10Mbps連接采用的是100Ω的3、4、5類線。

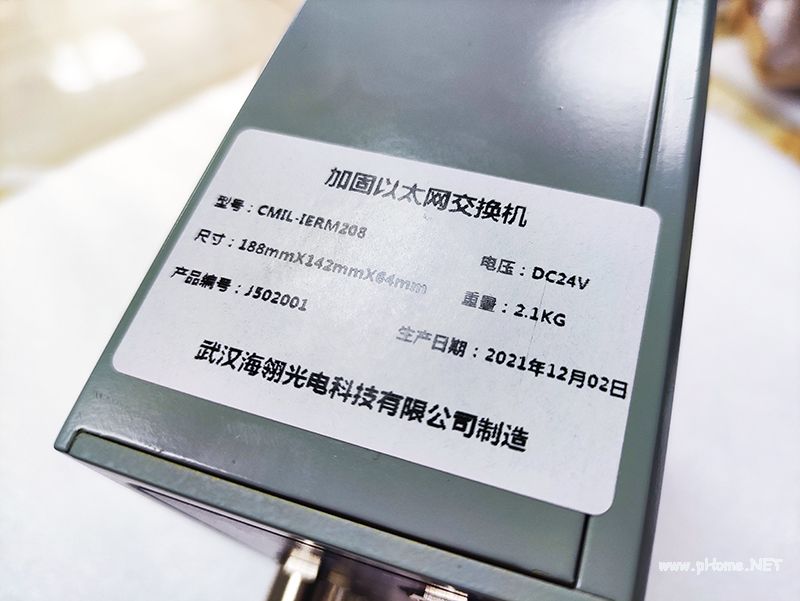

圖為：全國產加固以太網交換機配置情況



     每款全國產以太網交換機內部板卡都有自己的“身份證”，外部有清晰的配置說明?？芍^細節體現專業。

圖為：全國產交換機CMLI-IERM208測試中，并對測試參數進行調整



圖為：全國產交換機CMLI-IERM208上機測試中



圖為：全國產交換機CMLI-IERM208測試結果



     交換機測試系統，圖中顯示的Rate(Mbps)代表的是百兆接口、Txpackets代表發送數據、Rxpekets代表接入數據、Lost代表丟包率?？梢钥吹綔y試結果丟包率0%，測試通過。

圖為：全國產交換機CMLI-IERM208附相關單據資料（產品合格證、使用說明書、包裝合格證、提貨單、產品起運書、裝箱清單）



圖為：根據設備在裝卸、運輸上的不同需求，包裝箱上顯著地標明“輕放”、“勿倒置”、“保持干燥”等運輸中通用的標記。



圖為：由專業速運公司承接，(CMLI-IERM208)正快馬加鞭飛到用戶手中



    最后，海翎賦予你“新生命”，接下來在“新主人”那里，發揮你的價值，貢獻出你的力量。加油，全國產加固以太網交換機(CMLI-IERM208)。

圖為：海翎制造



      全國產交換機CMLI-IERM208

     CMIL-IERM208系列是采用國產自主可控交換芯片及百分百國產自主可控處理芯片設計加固以太網二層交換機產品。具有端口密度高、工作模式豐富、高性能部署靈活、管理維護方便等特點，能夠適應多種應用環境。

    CMIL-IERM208擁有8個自適應千兆電口，定位于國產自主可控需求的特殊行業接入網絡，基于國產交換芯片楠菲微SF2507設計開發。

    CMIL-IERM208二層以太網交換機采用導軌壁掛結構，除了在功能上滿足系統對設備信息交換的各種技術指標外，還具有滿足GJB要求的寬溫、抗震、抗沖擊、防潮濕、防風沙、防雨雪輻射及抗電磁干擾等特點。

    可用于車載、艦載、機載等對工作環境要求惡劣的使用環境，為用戶提供數據交換服務。



附：硬件規格

名稱：CMLI-IERM208

形態：壁掛式

交換芯片：楠菲微SF2507

處理器：集成

存儲：8MB flash

接口數量：8

接口形式：M12/FC航插

功率：≤10 W

防護等級：IP45

層級：L2

國產化率 ：100%
